उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सुविधाएँ: | मोटी दीवार | पतली दीवार | आवेदन: | हाइड्रोलिक सिलेंडर |
|---|---|---|---|
| प्रमाणपत्र: | PED|ISO|BV|TUV | वितरण हालत: | Annealed | सामान्यीकृत | टेम्पर्ड | बीके |
| उत्पाद का नाम: | हाइड्रोलिक सिलेंडर पाइप | धारा आकार: | दौर |
| मानक: | एन 10305-4 | E355 | DIN2391 | ST52 | ST45 | ASTM A519 | सतह के उपचार: | तेल डुबकी | वार्निश | Passivation | Phosphating | शूटिंग नष्ट |
| तकनीक: | निर्बाध | शीत ड्रा | ||
| हाई लाइट: | Cold Drawn steel Pipe,Round Steel Pipes |
||

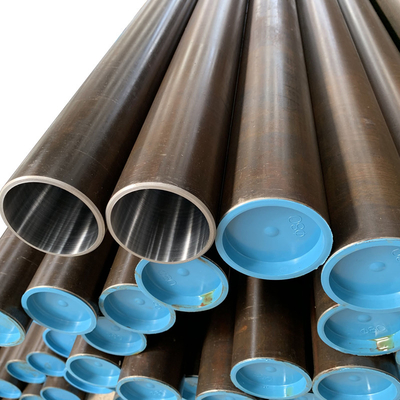

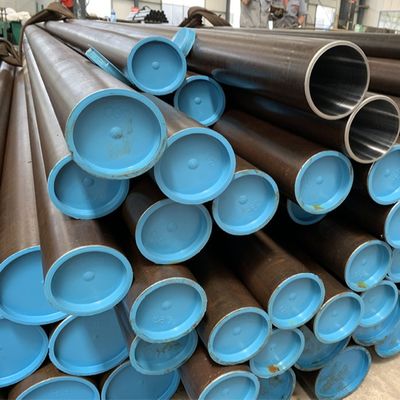

3 मिमी - 50 मिमी हाइड्रोलिक सिलेंडर पाइप, EN10305-4 E215 E235 मोटी दीवार स्टील ट्यूब
त्वरित विवरण:
मानक: एन 10305-4
सामग्री ग्रेड: A519 SAE1026 / A519 SAE1518 / 16Mn / 25Mn / 20 # / 45 # / 27SiMn / ST45 / ST52 / E355 / E235 / E215
आकार (मिमी):
आईडी: 45 मिमी - 500 मिमी
डब्ल्यूटी: 3 मिमी - 50 मिमी
विवरण:
मानक: एन 10305-4
(GB / T8713 GB / T3639 DIN2391 EN10305 ASTM A519)
ग्रेड: E215, E235
अंदर के आयाम: 45 मिमी ~ 500 मिमी
दीवार की मोटाई: 3 मिमी ~ 50 मिमी
लंबाई: अधिकतम 24000 मिमी
आवेदन: हाइड्रोलिक सिलेंडर
पैकिंग: बवेल्ड / ब्लैक पेंटिंग / प्लास्टिक कैप / बंडलों में / स्टील स्ट्रिप्स / लकड़ी की सुरक्षा
निरीक्षण और परीक्षण: रासायनिक संरचना निरीक्षण, यांत्रिक गुण परीक्षण (तन्य शक्ति, उपज शक्ति, बढ़ाव, चपटा, चपटा, झुकना, कठोरता, प्रभाव परीक्षण), भूतल और आयाम परीक्षण, Nodestructive Test, Hydrostatic Test।
सतह के उपचार: तेल-डुबकी, वार्निश, पैशन, फॉस्फेटिंग, शॉट ब्लास्टिंग।
मार्क: ग्राहकों के अनुरोध के अनुसार।
डिलिवरी की स्थिति: घोषित, सामान्यीकृत, सामान्यीकृत और टेम्पर्ड।
प्रसंस्करण रेंज और परिशुद्धता:
ठंड खींचा ट्यूब: ID: 45mm-630mm लंबाई: 14,000mm सीधा: 0.3-1.0 प्रेसिजन: H8-एच 10 खुरदरापन: Ra0.8-Ra1.6 | ऑनिंग ट्यूब: ID: 25mm-500 मिमी लंबाई: 10,000mm सीधा: 0.3 प्रेसिजन: H7-H8 खुरदरापन: Ra0.2-Ra0.8 |
परिशुद्धता सम्मानित ट्यूबों की आईडी सहिष्णुता:
आईडी का आकार | IDTolerance | दीवार की मोटाई का सहिष्णुता | ||
H8 | H9 | एच 10 | ||
30 | 0.0330 | 0.0520 | 0.0840 | <120 मिमी (आयुध डिपो)) 5% ≥120 मिमी (डीडी) से 210 मिमी mm 7.5% > 210 मिमी ± 10% |
> 30-50 | 0.0390 | 0.0620 | 0.1000 | |
> 50-80 | 0.0460 | 0.0740 | 0.1200 | |
> 80-120 | 0.0540 | 0.0870 | 0.1400 | |
> 120-180 | 0.0630 | 0.1000 | 0.1600 | |
> 180-250 | 0.0720 | 0.1150 | 0.185 | |
> 250-315 | 0.0810 | 0.1300 | 0.2100 | |
> 315-400 | 0.0890 | 0.1400 | 0.2300 | |
रासायनिक संरचना:
इस्पात श्रेणी | रासायनिक संरचना ( % ) | ||||||
स्टील का नाम | स्टील नंबर | C अधिकतम | सि अधिकतम | Mn | P अधिकतम | S अधिकतम | अल मि |
E215 | 1.0212 | 0.1 | 0.05 | 0.7 | 0.025 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.025 | - |
E355 | 1.058 | 0.22 | 0.55 | 1.6 | 0.025 | 0.025 | - |
मैकेनिकल प्रोपेलिटी (1):
ग्रेड | यील्ड स्ट्रेंथ रे मिन मिनपा | तन्यलें स्ट्रेंगाथा आरएम मिन मापा | बढ़ाव एक मिनट% |
E215 | 215 | 290-430 | 30 |
E235 | 235 | 340-480 | 25 |
E355 | 355 | 490-630 | 22 |
मैकेनिकल प्रोपेलिटी (2):
सामग्री: 20 # 45 #, 16Mn St45, St52, 25Mn, 27SiMn, SAE1026.SAE1518 आदि।
मानक: GB / T8713 GB / T3639 DIN2391 EN10305 एएसटीएम A519
डेलीवेरी हालत | ठंड समाप्त (कठोर) (बीके) | ठंड खींचा और तनाव से राहत मिली (बीके + एस) | |||
इस्पात श्रेणी | आरएम एमपीए | बढ़ाव (%) | आरएम एमपीए | रेह एमपीए | बढ़ाव (%) |
20 # | ≥550 | ≥ ≥ | ≥ 520 | ≥ 375 | ≥ १५ |
45 # | ≥ 640 | ≥ ५ | ≥ 600 | ≥ 520 | ≥ १० |
16Mn | ≥ 640 | ≥ ५ | ≥ 600 | ≥ 520 | ≥ १४ |
25Mn | ≥ 640 | ≥ ५ | ≥ 600 | ≥ 510 | ≥ १५ |
27SiMn | ≥ 800 | ≥ ५ | ≥ 760 | ≥ 610 | ≥ १० |
ST45 | ≥ 550 | ≥ ५ | ≥ 520 | ≥ 375 | ≥ १५ |
E355 (ST52) | ≥ 640 | ≥ ५ | ≥ 600 | ≥ 520 | ≥ १४ |
SAE1026 | ≥ 640 | ≥ ५ | ≥ 600 | ≥ 510 | ≥ १५ |
हुआ चेंग हाइड्रोलिक सिलेंडर शाखा कारखाने के बारे में:
HuaCheng वैश्विक स्तर पर हमारे ग्राहकों के लिए उच्च गुणवत्ता वाले हाइड्रोलिक सिलेंडर का उत्पादन करता है। अब सभी प्रकार के एडवांस इक्विपमेंट 200 से अधिक सेट होते हैं, जैसे: अमेरिकन में होल पीस मशीन, फुल-फिशिंग मशीन, कंप्यूटर चेकिंग प्लेटफॉर्म वगैरह। हम सभी प्रकार के हाइड्रोलिक सिलेंडर पार्ट्स भी प्रदान कर सकते हैं।
हमारे हाइड्रोलिक सिलेंडर ट्यूबों के लिए अच्छा विकल्प
1. यूरोप सुरक्षा विचार के साथ मिलकर
बहु-सुरक्षा के साथ हमारा पूरा सेट हाइड्रोलिक सिलेंडर सिस्टम कार्यकर्ता और ट्रक और कार्गो की सुरक्षा की रक्षा कर सकता है।
2. विशिष्ट प्रणाली विन्यास
विशिष्ट सिस्टम कॉन्फ़िगरेशन जो कार्य क्षमता में सुधार करता है और सिस्टम वजन कम करता है।
3. कस्टम बनाया उपलब्ध है
हम ट्रक के लिए लागू प्रणाली के लिए अलग हाइड्रोलिक ट्यूब डिजाइन कर सकते हैं, मंच उठाने, हाइड्रोलिक दरवाजा और इतने पर
गुणवत्ता नियंत्रण
खरीदी गई सामग्री, प्रसंस्करण, विधानसभा से हमारे सिलेंडर ट्यूब में सख्त गुणवत्ता नियंत्रण है। (हमने ISO / BV / TUV / PED आदि का प्रमाणीकरण पारित किया है)
अनुप्रयोगों:
हमारे उत्पादों को व्यापक रूप से हाइड्रोलिक और वायवीय विद्युत प्रणालियों, पेट्रो-रसायन और धातुकर्म क्षेत्रों, सीएनजी सिलेंडर प्रस्तुतियों और इतने पर उपयोग किया जाता है।
प्रतिस्पर्धात्मक लाभ:
Huacheng पाइप बनाने कंपनी चीन में सबसे बड़ा सहज स्टील पाइप निर्माताओं में से एक है। हम एपीआई 5L, एपीआई 5CT, PED, BV, TUV प्रमाणीकरण और आईएसओ गुणवत्ता प्रणाली प्रमाणन। अच्छी गुणवत्ता और प्रतिस्पर्धी मूल्य पारित किया है, हमें विश्वास है कि हम हो सकता है आपका विश्वसनीय आपूर्तिकर्ता।
फैक्टरॉय पिक्चर्स:
पाइप और ट्यूब प्रसंस्करण
फैक्टरी उपकरण:
उत्पादन लाइन:
गुणवत्ता नियंत्रण:
स्टील पाइप और ट्यूब
पैकेज:
निर्यात मानक / लकड़ी के बक्से
मुख्य प्रमाण पत्र:
पेड आईएसओ बीवी टीयूवी आदि।
मुख्य ग्राहक:
